T-50

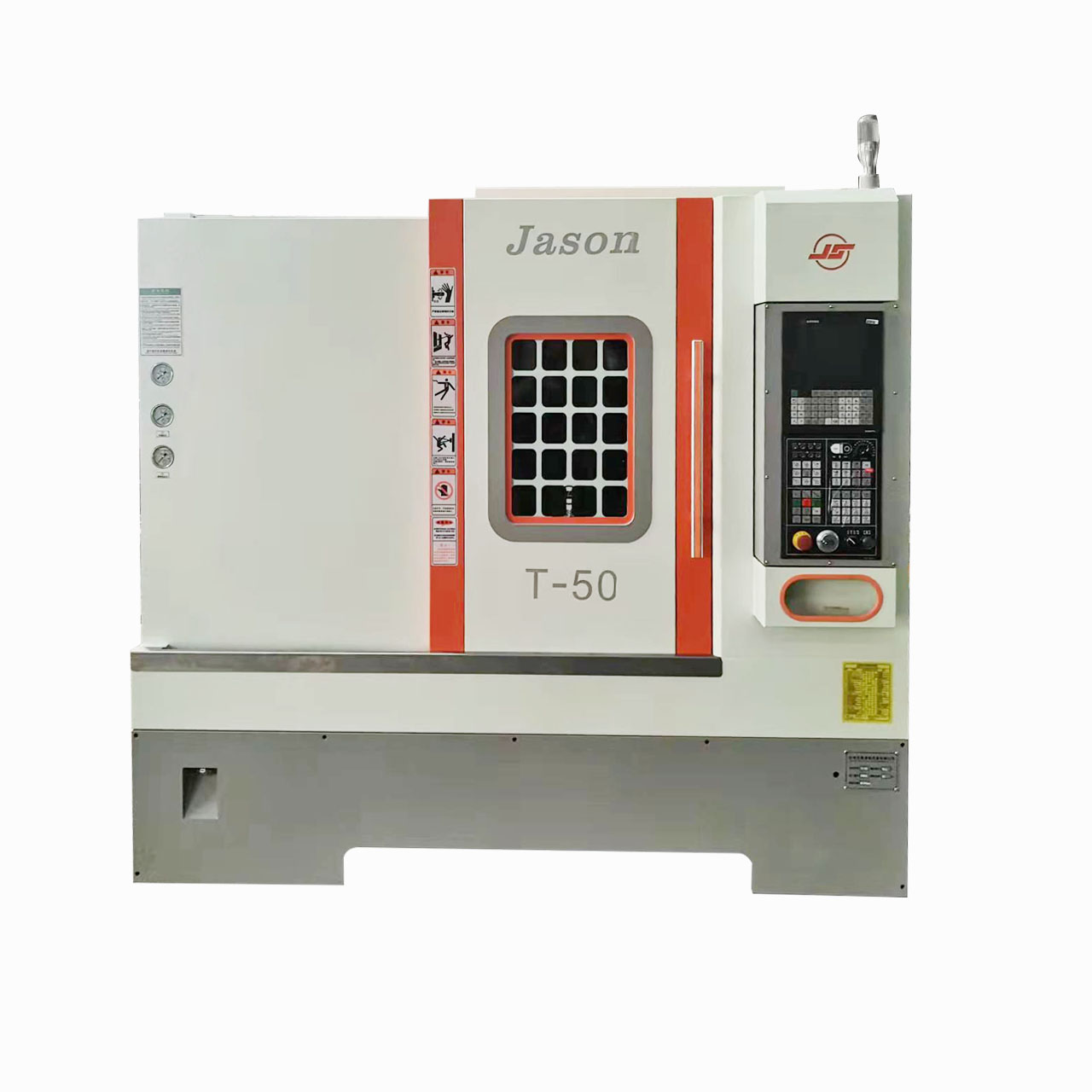

T-50 車銑復合Y軸動力刀塔

嚴格選用優質材料生產，強化檢測手段，保證了機床精度高、結構合理、適用性強等優點。

QQ咨詢在線詢價

臺州吉森智能設備有限公司
機床參數表
機床型號		T-50
序號	名稱	單位	參數	備注
1	床身上*回轉直徑	mm	￠530
2	拖板上*回轉直徑	mm	￠120
3	X軸*行程	mm	800	直徑量
4	Z軸*行程	mm	480	小拖板到卡盤爪端面
5	主軸單元		￠170
6	主軸*轉速	rpm	4500
7	主軸鼻端		A2-5
8	主軸通孔直徑	mm	￠56
9	主電機功率	kw	7.5
10	X軸伺服電機	N.m	10
11	Z軸伺服電機	N.m	10
12	夾緊方式		液壓中空卡盤
13	刀架形式		伺服刀塔63	可選配動力刀塔
14	刀方尺寸	mm	20x20
15	內孔刀座	mm	￠25
16	X/Z/Y軸線軌規格		MSR30/35/30	滾柱線軌
17	X/Z/Y軸絲杠規格		4010/4012/2506
18	床身形式		整體式斜45度床身
19	正四側四動力頭		ER25
20	動力頭間距	mm	60
21	動力頭*轉速	rpm	4000
22	X軸快速移動	m/min	24
23	Z軸快速移動	m/min	24
24	機床外形尺寸	mm	2360x1880x2120 （不含報警燈）
24	機床外形尺寸	mm	2360x1880x2120 （不含報警燈）
25	機床總重量	kg	2800
注：本公司修改相關參數恕不另行通知，本公司保留最終解釋權。
