T-40Y 4+4

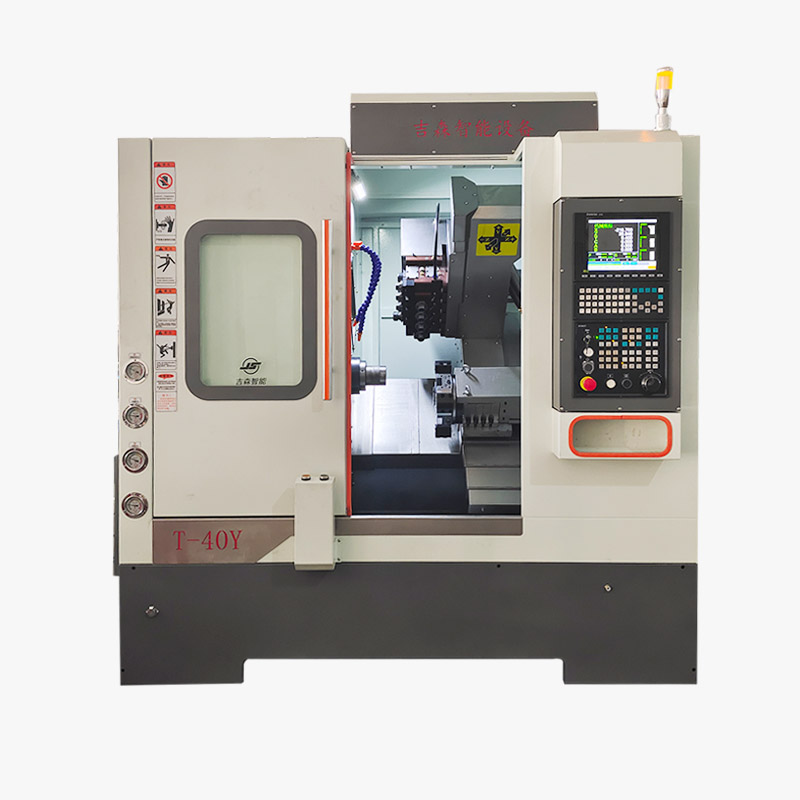

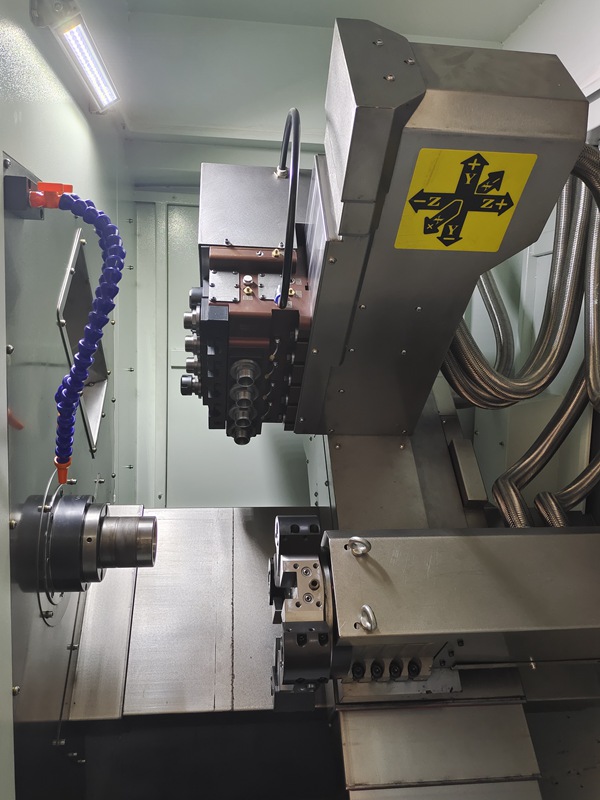

T-40Y 車銑復合（斜床身線軌）

嚴格選用優質材料生產，強化檢測手段，保證了機床精度高、結構合理、適用性強等優點。

QQ咨詢在線詢價

臺州吉森智能設備有限公司
機床技術參數表
機床型號		T -40Y
序號	名稱	單位	參數	備注
1	床身上*回轉直徑	mm	￠500
2	拖板上*回轉直徑	mm	￠200
3	X軸*行程	mm	370	直徑量
4	Z軸*行程	mm	380	小拖板端面到筒夾面
5	主軸單元		￠150
6	主軸轉速	rpm	50-4500
7	主軸鼻端		A2-5
8	主軸通孔直徑	mm	￠48
9	主電機功率	kw	5.5
10	X軸伺服電機	N.m	10
11	Z軸伺服電機	N.m	10
12	夾緊方式		液壓彈簧夾頭
13	刀架形式		伺服刀塔63
14	刀位數		8工位
15	外徑刀座刀方	mm	20x20
16	內孔刀座	mm	￠25
17	正四側四動力頭		ER25
18	動力頭間距	mm	60
19	動力頭*轉速	rpm	4000
20	X/Z/Y軸線軌規格		MSR30	滾柱線軌
21	X/Z/Y軸絲杠規格		3210/3210/2506
22	X軸快速移動	m/min	20
23	Z軸快速移動	m/min	24
24	床身形式		整體式斜45度床身
25	機床外形尺寸（長x寬x高）	mm	2080x1600x2190 （不含報警燈）
25	機床外形尺寸（長x寬x高）	mm	2080x1600x2190 （不含報警燈）
26	機床總重量	kg	2400
注：我司保留更改相關參數的權利，恕不另行通知。
注：我司保留更改相關參數的權利，恕不另行通知。
